WoodCon, a faépület-tervező

A faépület-tervező

Modul A

TETŐ

13,33 € havonta

Modul A
Alkalmas:

Tervezők, építészek, mérnökök, építőipari vállalatok stb. számára fa tetőszerkezetek tervezéséhez és 3D-s vizualizációjához

Module B

FAL

13,33 € havonta

Modul B
Alkalmas:

Tervezők, építészek, mérnökök, építőipari vállalatok stb. számára fa tetőszerkezetek tervezéséhez és 3D-s vizualizációjához

További modulok

Fa/acél alkatrészek és tetőcserepek listázására/számítására szolgáló modul

6,66 € havonta

Tervek elrendezésének/nyomtatásának modulja

6,66 € havonta

Zusatzmodule

Vétel WoodCon!

vétel

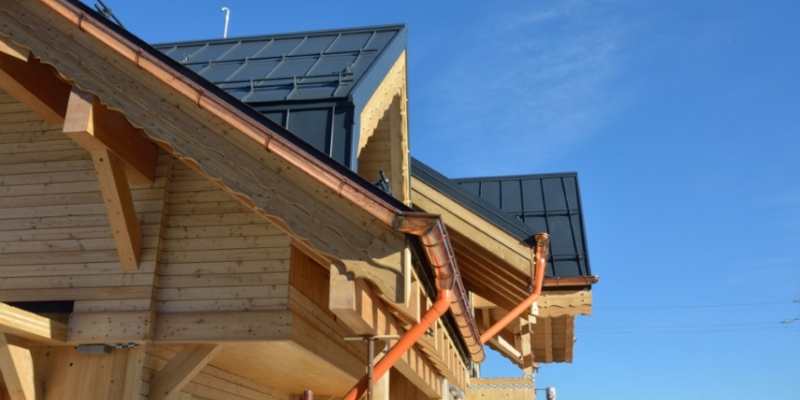

WOODCON A - TETŐMODUL

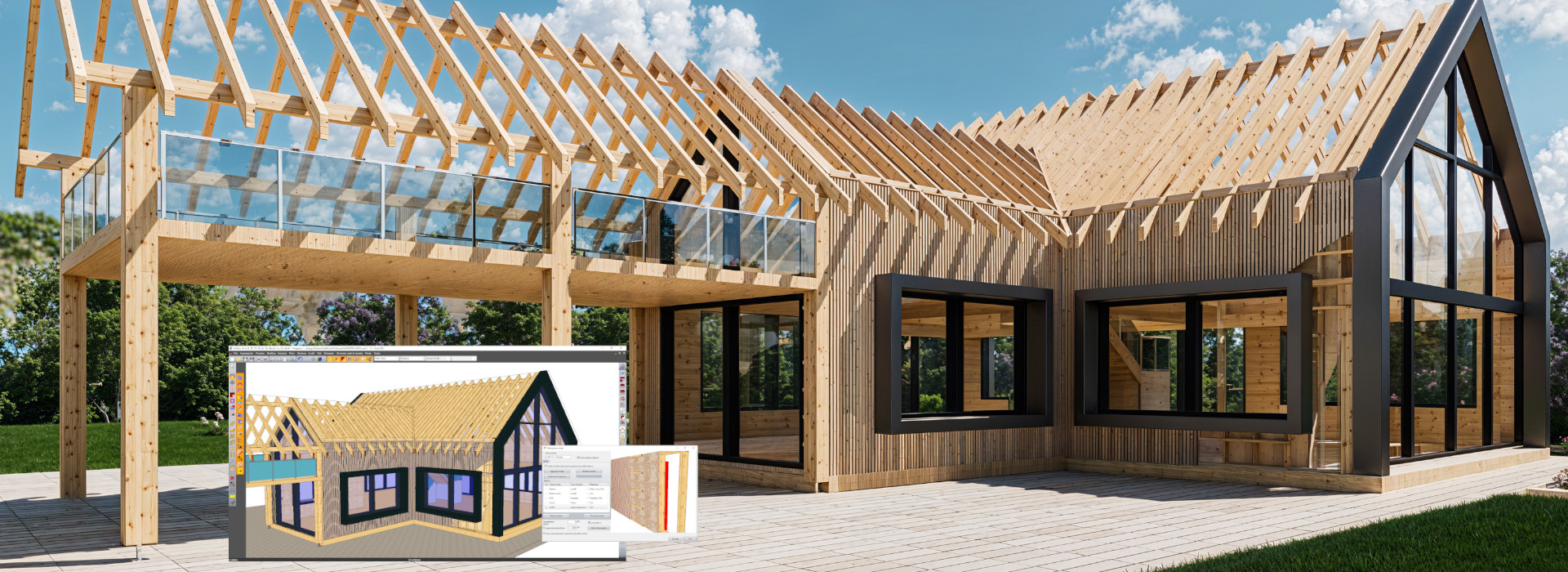

Komplex, látszószerkezetű tetők hozhatók létre mindössze néhány lépésben a mellékelt tetőeszközök segítségével. Az alakzat és a tetőterv esetében választhat a Tetővarázsló (Asszisztens) használata vagy a falak és tetők manuális rajzolása között. Mindkét esetben azonos lesz az eredmény, bár hangsúlyozni kell, hogy a tervezés szabadságának köszönhetően korlátlan alakzatok és így alaprajzok is létrehozhatók, amelyek nem szerepelnek az asszisztensben. Bármikor lehetőség van bármely tetőparaméter módosítására, és valós idejű változások elérésére. Ugyanez történik a Tetőablakok, Tetőablakok és Kémények asszisztenseivel is. Az ezeket befogadó fa vázszerkezet automatikusan újraszámításra és adaptálásra kerül.

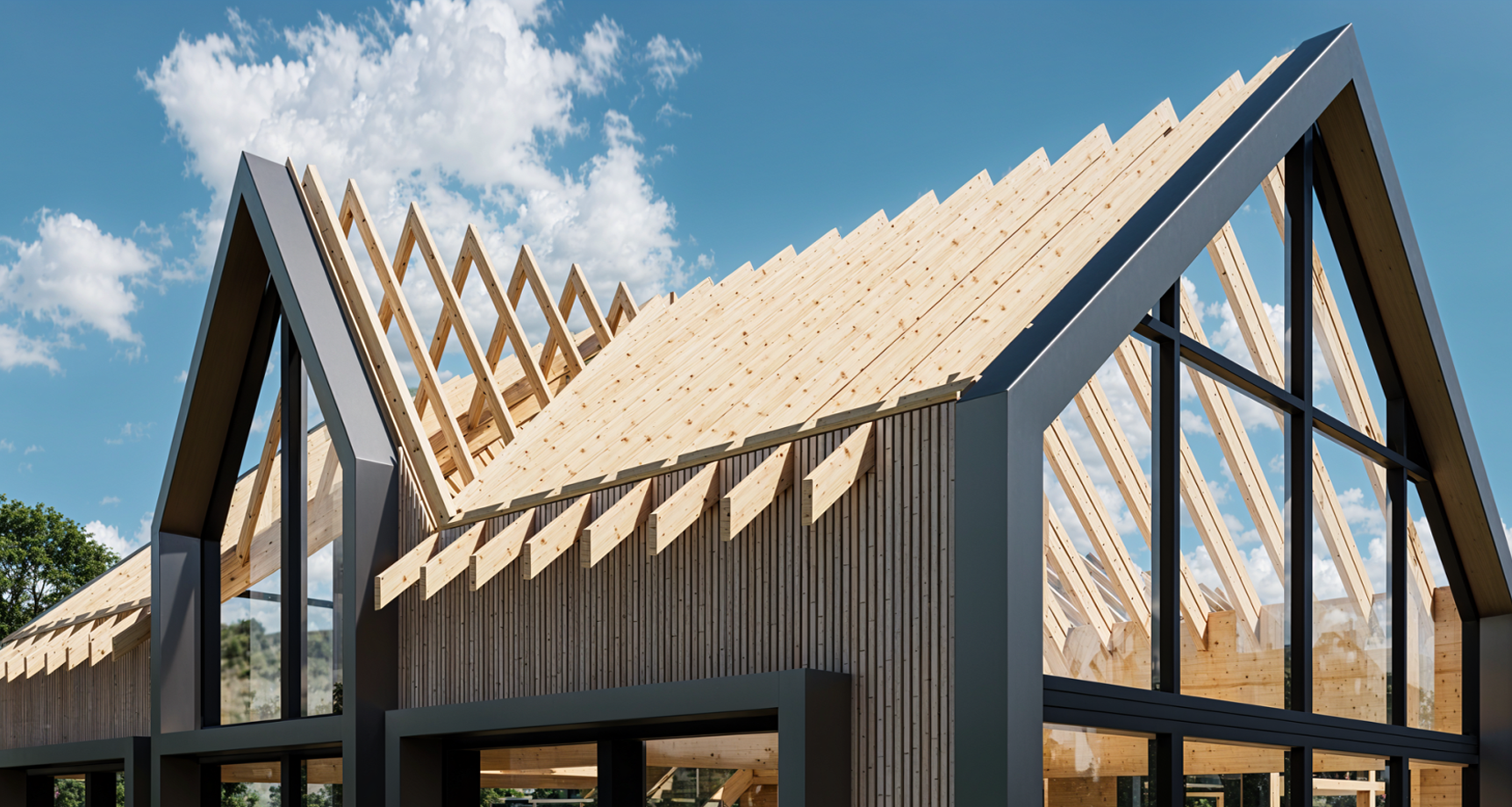

Tető

Tető

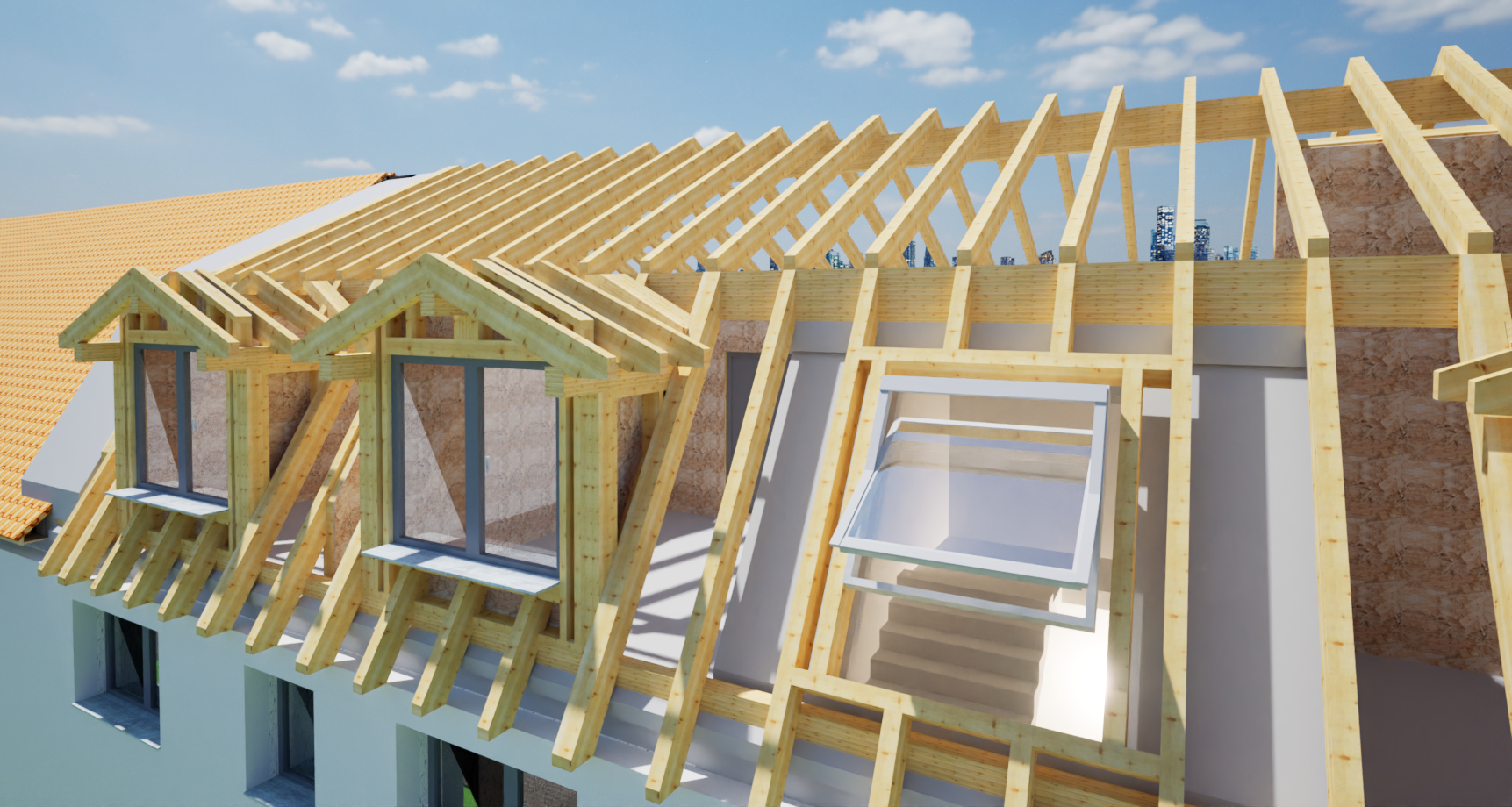

Tetőablak

Tetőablak

Gépkocsibeálló

Gépkocsibeálló

  • Tetők és tetőablakok speciális varázslója (asszisztensei)
    egy- vagy kétszárnyú tetőszerkezet gyors és egyszerű létrehozásához a szelemenek, szarufák és tetőcsomagok dőlésszögének, metszeteinek és méreteinek, majd a könnyűszerkezetes váz, a szigetelés és a deszkázat beállításával

  • Dupla vázszerkezetű fa tetők
    szellőztetett tetők tervezéséhez, például a dupla szarufákból és szelemenekből álló kettős váz közvetlenül a tetőasszisztensben történő beállításával.

  • Szarufák és gerendák gondos elhelyezése önadaptáló (dinamikus) vagy fix (kényszerített) interaxis beállításával

  • Automatikus szarufavégek/lánckerekek egyetlen kattintással

  • Süllyesztett/kiálló eresz néhány kattintások

  • Testreszabható tetőcserepek és tetőcsomagok katalógusa

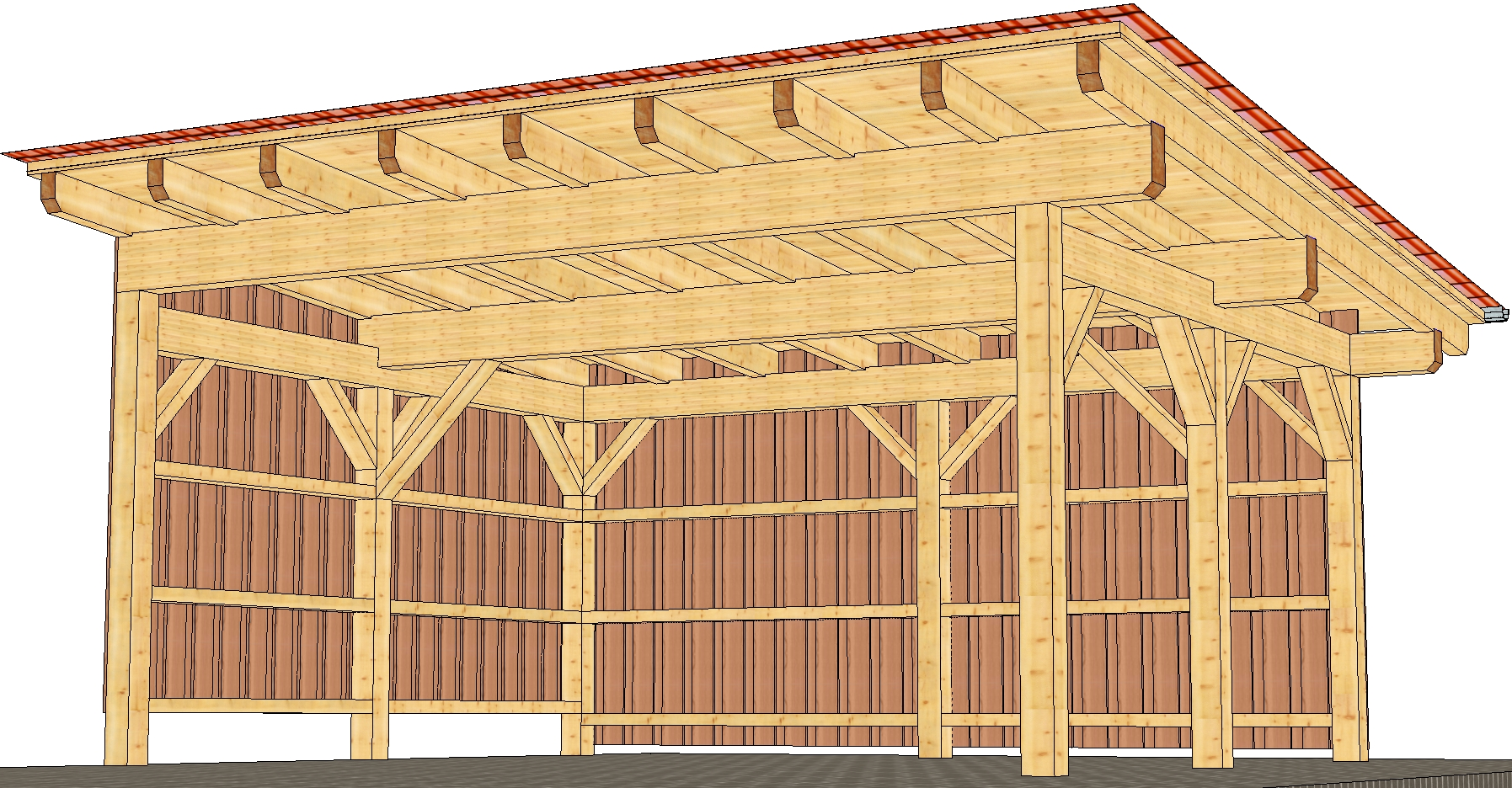

  • A „Vázszerkezet a felső lemez szintje alatt” eszközzel nagyon egyszerűen és gyorsan hozhat létre pergolákat vagy speciális szélmerevítésű favázas szerkezeteket. Csak három kattintás szükséges!
    Automatikusan generálja a gerendákat/oszlopokat, a szegélyléceket, a térdmerevítőket és az automatikus falmerevítést (szélmerevítőket)!

  • Gerendák, oszlopok, szarufák és galléros gerendák többszörös elhelyezése bármely kattintott sík mentén e automatikus adaptív (dinamikus) vagy fix (kényszerített) interaxis beállításával

  • Hosszúságok és felületek 3D-s mérése

  • ...és még sok más!

WOODCON B - FALI MODUL

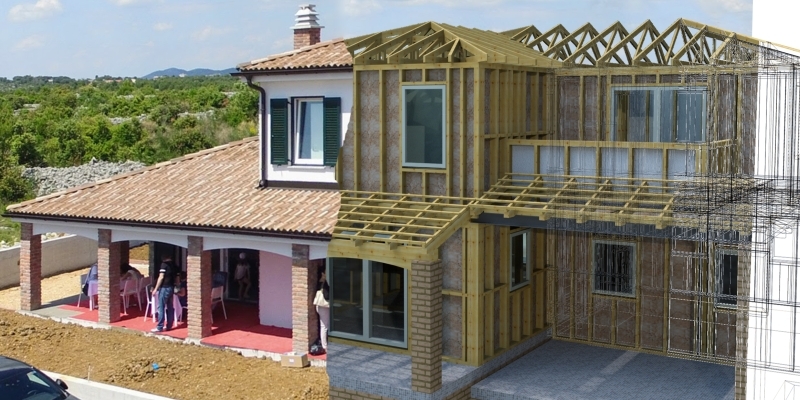

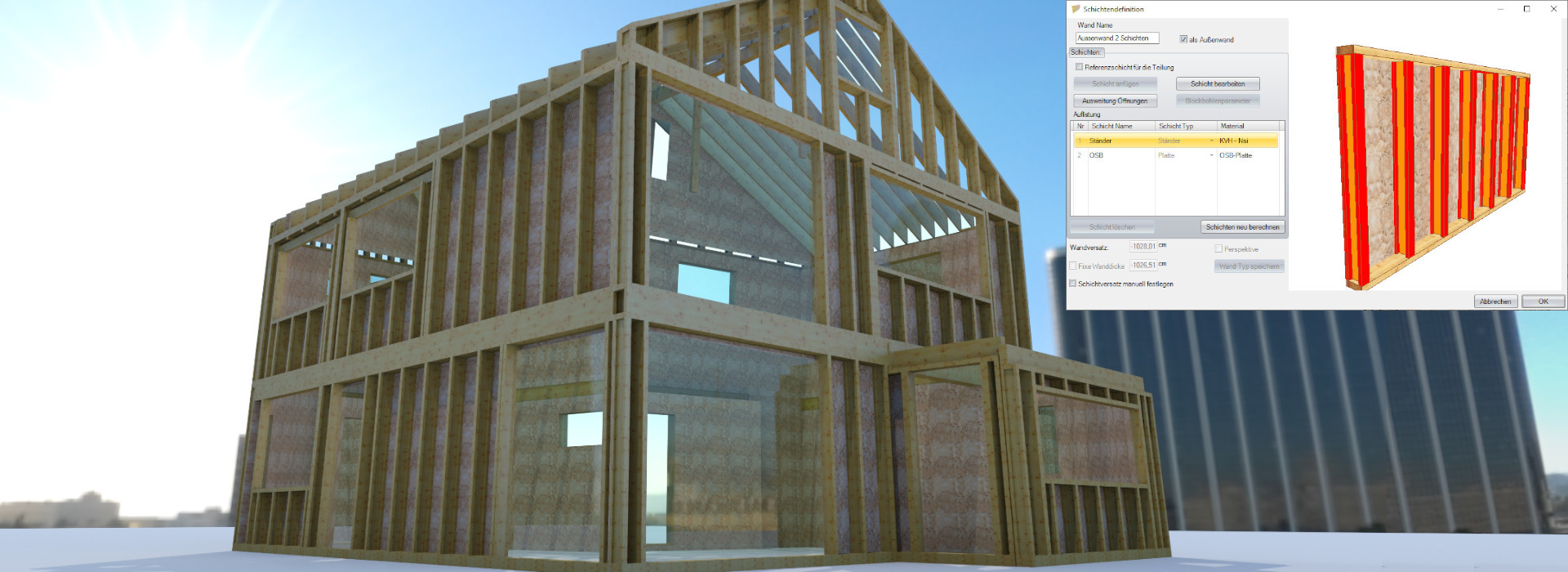

A fal eszköz lehetővé teszi a fa és nem fa rétegek részletes konfigurálását. Valójában kezelt vázrétegek (gerenda és lemezekből áll), panelek (OSB, gipszkarton stb.), tömör fa rétegek (CLT/XLAM), blokkház gerendák, lécek, deszkázatok, valamint általános egyenletes rétegek szigeteléshez vagy falazáshoz. Például egy téglafalú épület felújítható és új belső fa keretrétegekkel szerelhető fel. Sarokfal illesztésekhez egy speciális eszköz áll rendelkezésre, amely lehetővé teszi a saját illesztési szabályok rendszerének konfigurálását a két sarokfal végleges összekapcsolásához. Konkrétan a szoftver egy kijelölés és egy pipa segítségével utasítja, hogy a két fal egyik rétegét meg kell hosszabbítani vagy le kell rövidíteni, hogy elérje a másik fal egy adott rétegét. Miután kiválasztotta, hogyan viselkedjenek az egyes rétegek, mentse el az imént létrehozott szabályt örökre, és használja azt parancsra (egy kattintással) a két összekapcsolandó fal kiválasztásával. A szoftver ezután generálja a várt sarokillesztéseket. Többek között ugyanez az eszköz opcionálisan lehetővé teszi extra saroktartó gerendák automatikus generálását is.

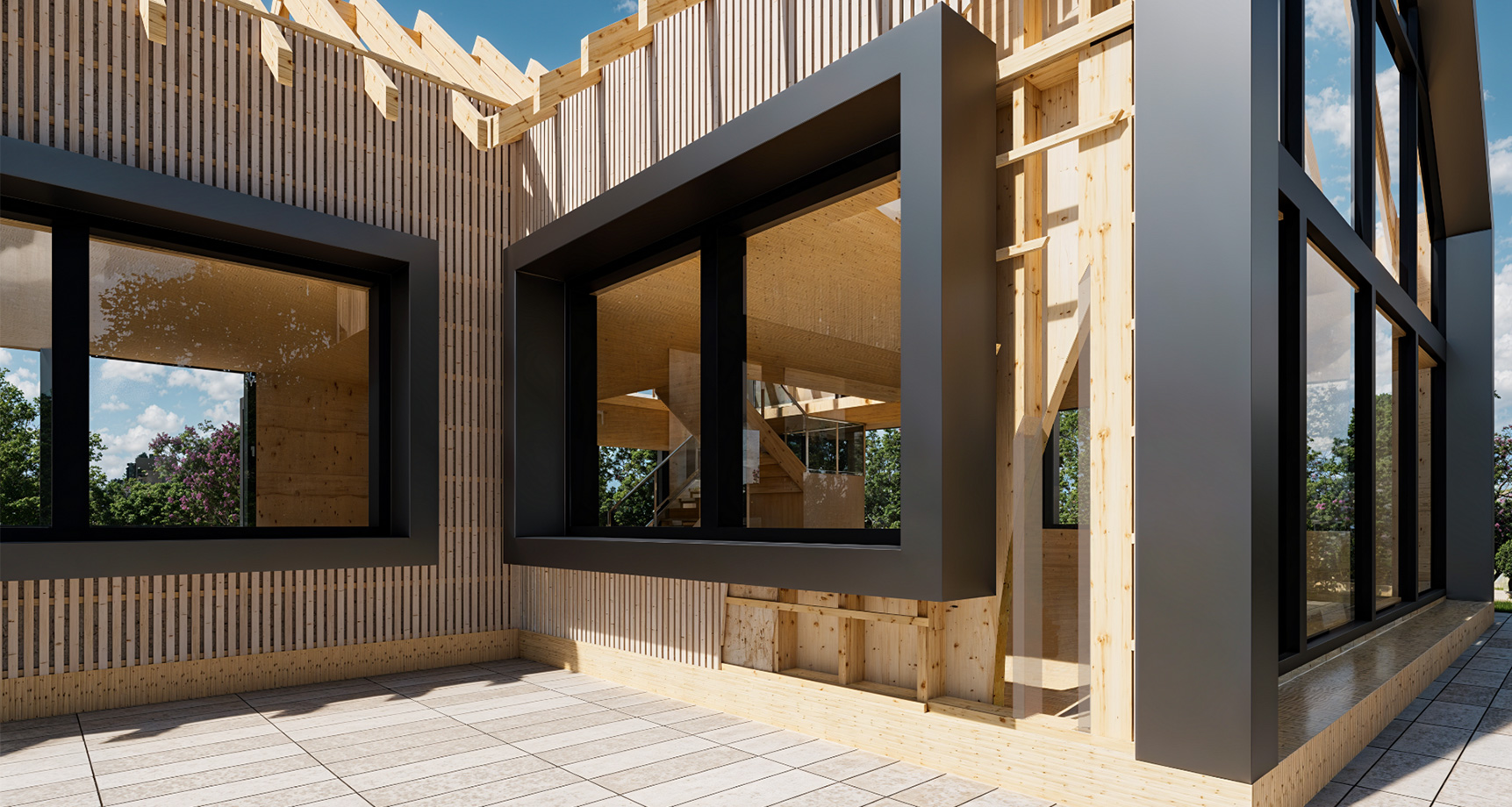

Keret + Panelek + Lécek + XLAM

Keret + Panelek + Lécek + XLAM

Váz + Panelek + Deszkázat + Lécezés + XLAM

Váz + Panelek + Deszkázat + Lécezés + XLAM

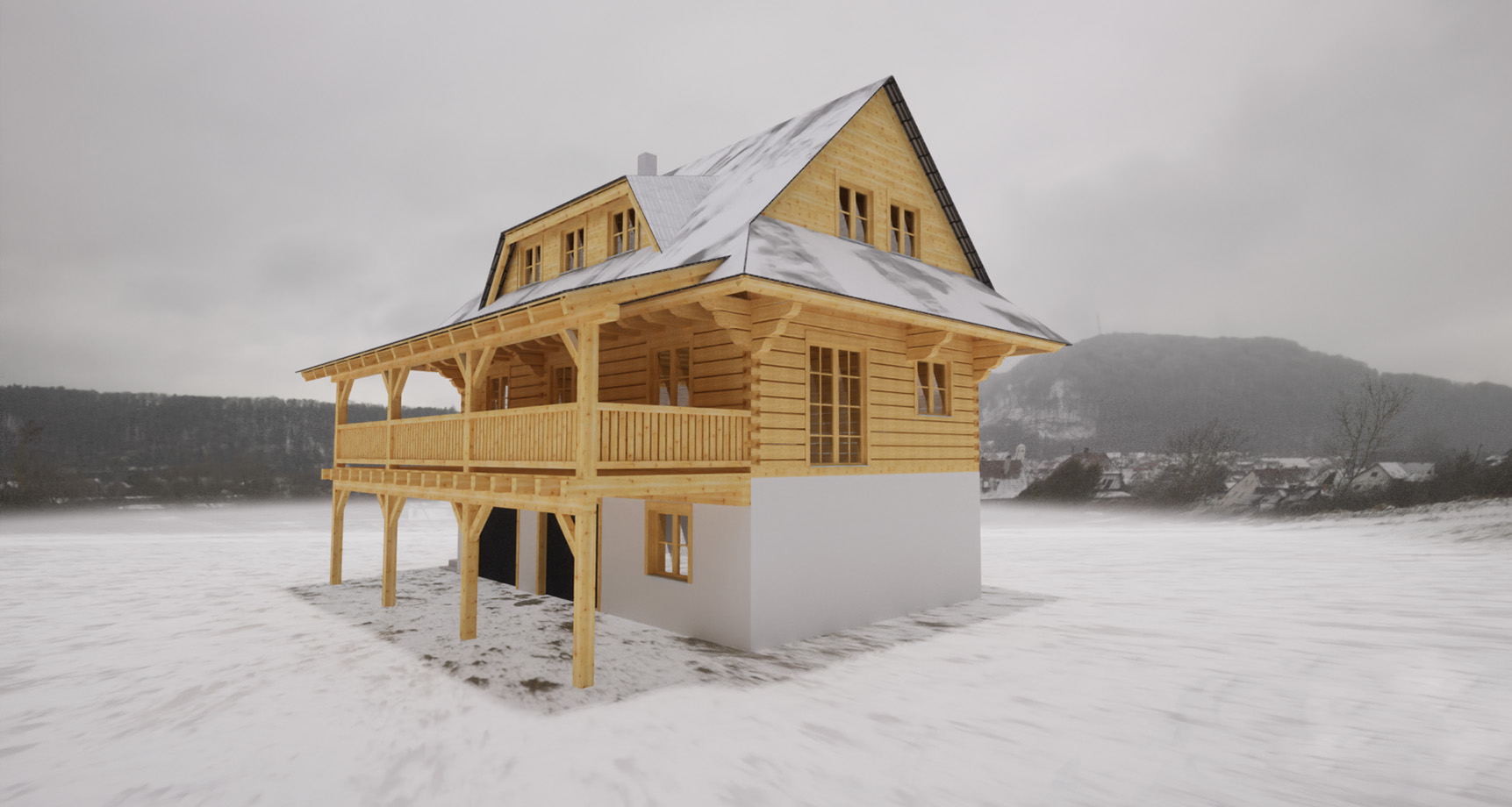

Tömbház

Tömbház

  • Falak és rétegek parametrikus kezelése
    vázakból, panelekből, CLT/X-LAM-ból, deszkázatokból, lécekből, blokkház gerendákból és egyenletes rétegből (pl.: szigetelés, tégla stb.) állva

  • Blokk/Rönkház gerendák (szögletes, kerek vagy más profilokkal) és speciális automatikus illesztések
    csavarzatok, tiroli csatlatok és különféle típusú túlnyúló sarokillesztések

  • Ablak/Ajtó szerkesztő különféle geometriák és kapcsolódó opciók kezelésével
    King/Jack/Cripple gerendák, szemöldök, párkány létrehozásával, a panel túlnyúlásának teljes vezérlésével stb.

  • Saját illesztési szabályok meghatározása a falak között és a relatív beállítás rétegek

  • Masszív rétegekkel rendelkező falak
    (CLT/X-LAM vagy blokk/rönkház gerendákkal)

  • ...és még sok más!

TOVÁBBI MODULOK

(WoodCon A és/vagy B modul szükséges hozzá)
Fa/acél alkatrészek és tetőcserepek listái/számítása

Fa/acél alkatrészek és tetőcserepek listái/számítása

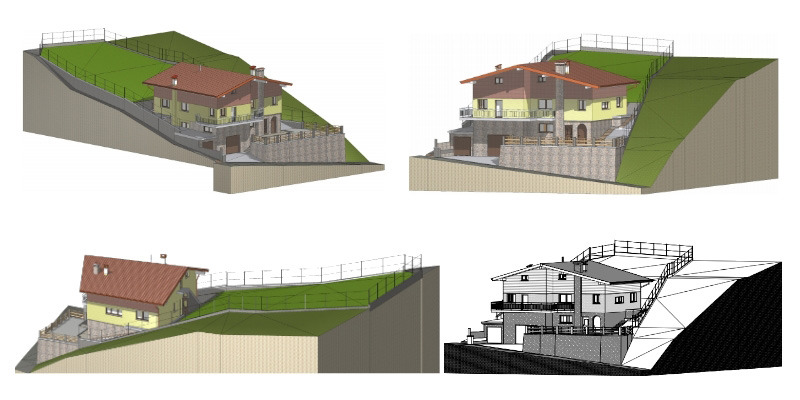

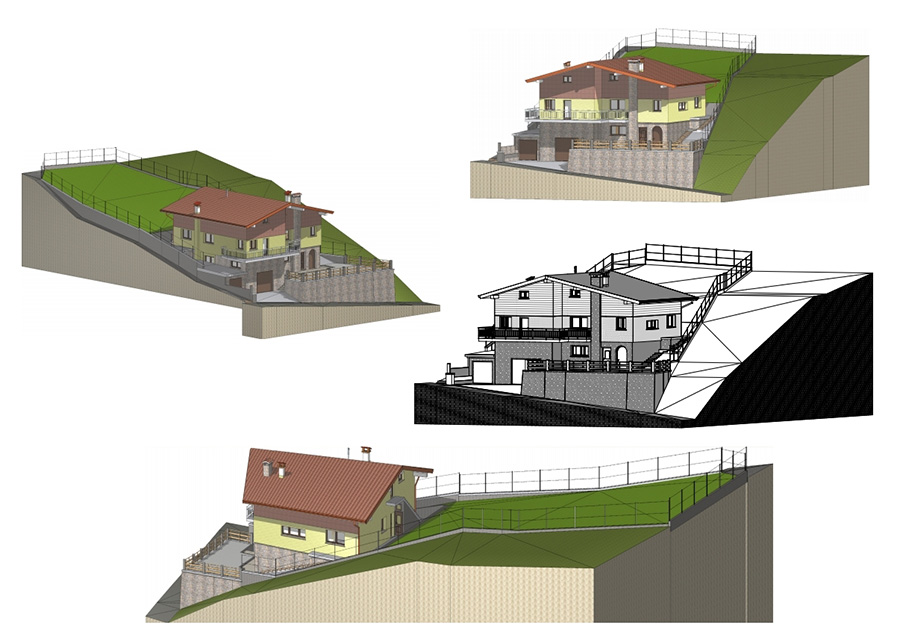

Alaprajzok, metszetek, homlokzatok és perspektívák

Alaprajzok, metszetek, homlokzatok és perspektívák

Tervek elrendezése/nyomtatása

Tervek elrendezése/nyomtatása

  • Fa/acél alkatrészek és tetőcserepek listázására/számítására szolgáló modul
    mennyiségekkel, gerendák keresztmetszeteivel, hosszúságaival, felületeivel, térfogataival specifikációk, árajánlatok és egyéb összefoglalók elkészítéséhez. Bármely lista közvetlenül exportálható Microsoft Excelbe

  • Modul tervek elrendezéséhez/nyomtatásához
    alaprajzok, metszetek, homlokzatok, perspektívák és 3D nézetek
